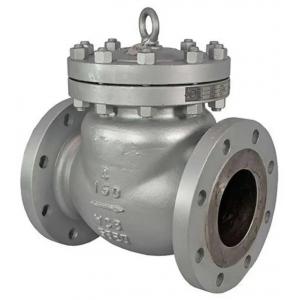

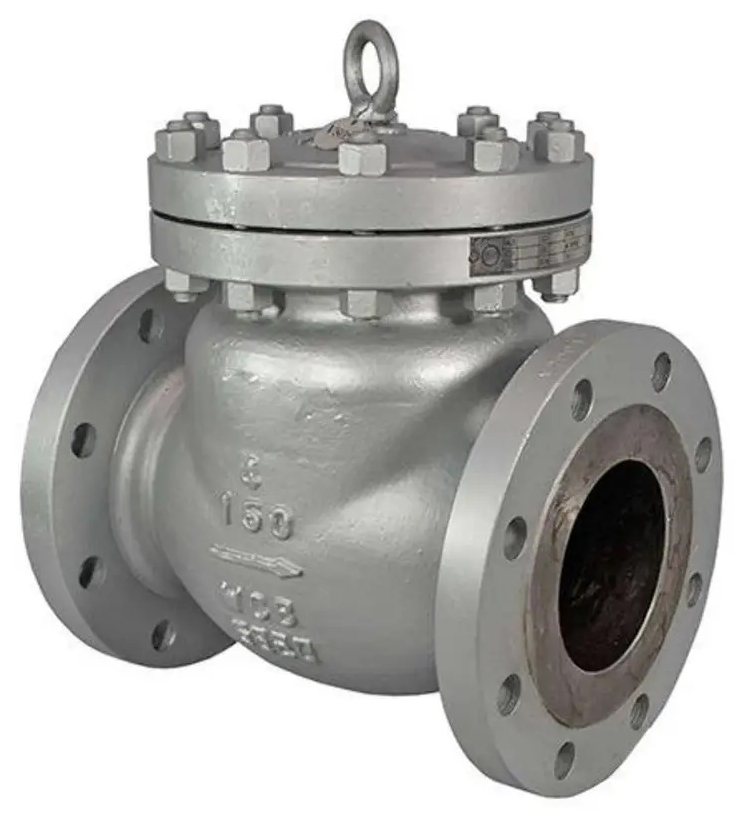

美标旋启式止回阀的产品特点

1.属于自动阀类，主要用于介质单向流动的管道上，只允许水平安装。
2.适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
3.旋启式止回阀又称旋启式单向阀或旋启式逆止阀，启闭件靠介质流动和重力自行开启或关闭，其作用是防止管路中的介质倒流。
4.主体材料、内件材料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合
5.主要用于石油、化工、制药、化肥、电力等管路上。

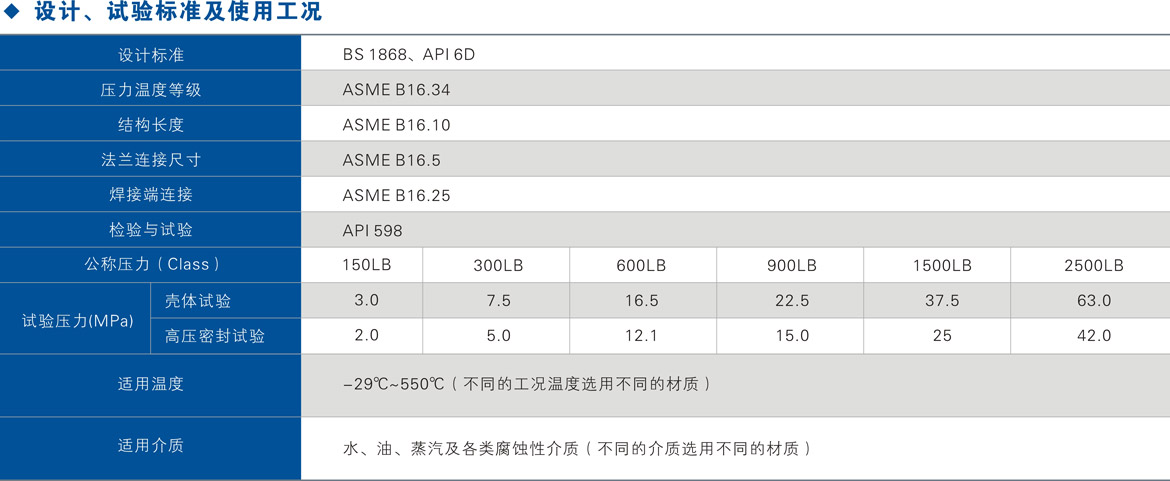

美标旋启式止回阀的应用规范
①设计制造:铸钢止回阀按照BS1868、ASME B16.34、API 6D
②锻钢止回阀按照API 602
③验收和检验:API 598、API 6D
④法兰连接尺寸: ASME B16.5(NPS≤24)，ASME B16.47B系列/A系列、MSS SP-44( NPS>24)
⑤对焊端: ASME B16.25
⑥承插焊端: ASME B16.11

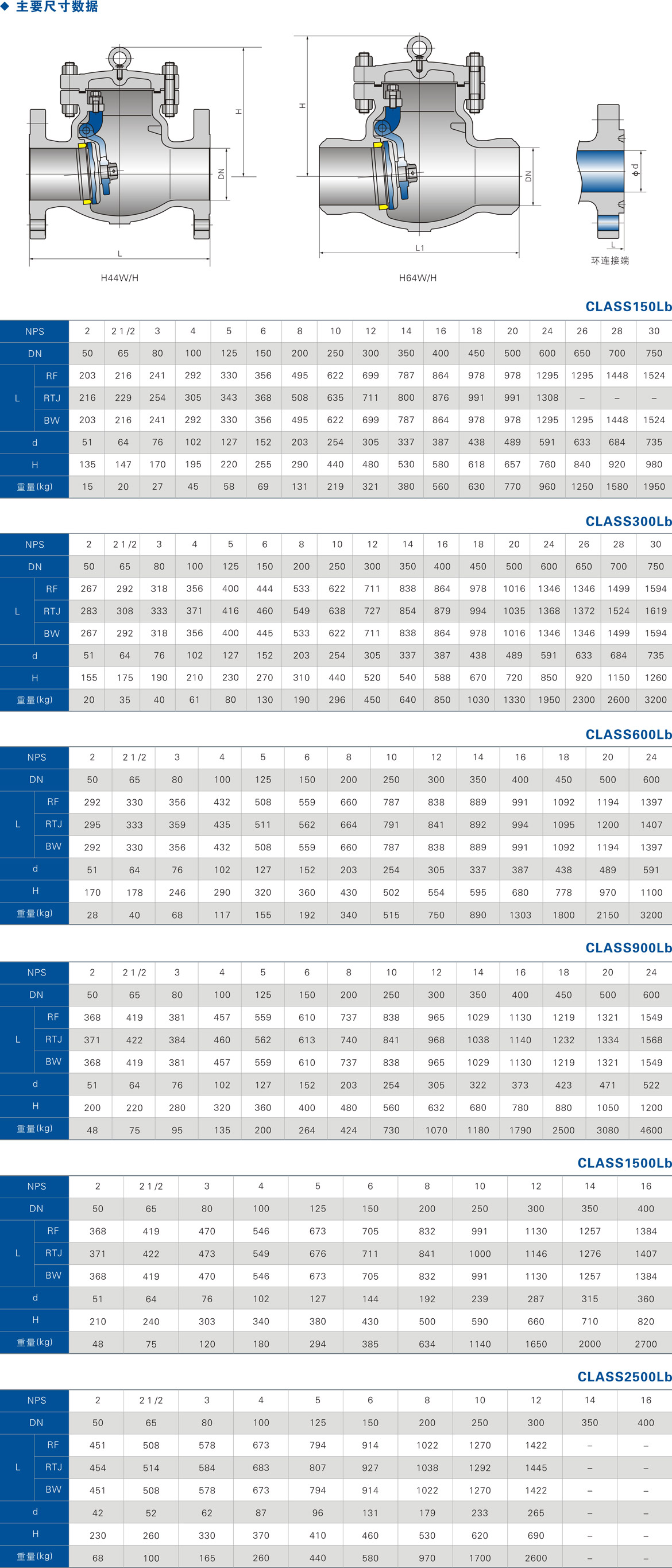

⑦结构长度: ASME B16.10
⑧温压等级: ASME B16.34

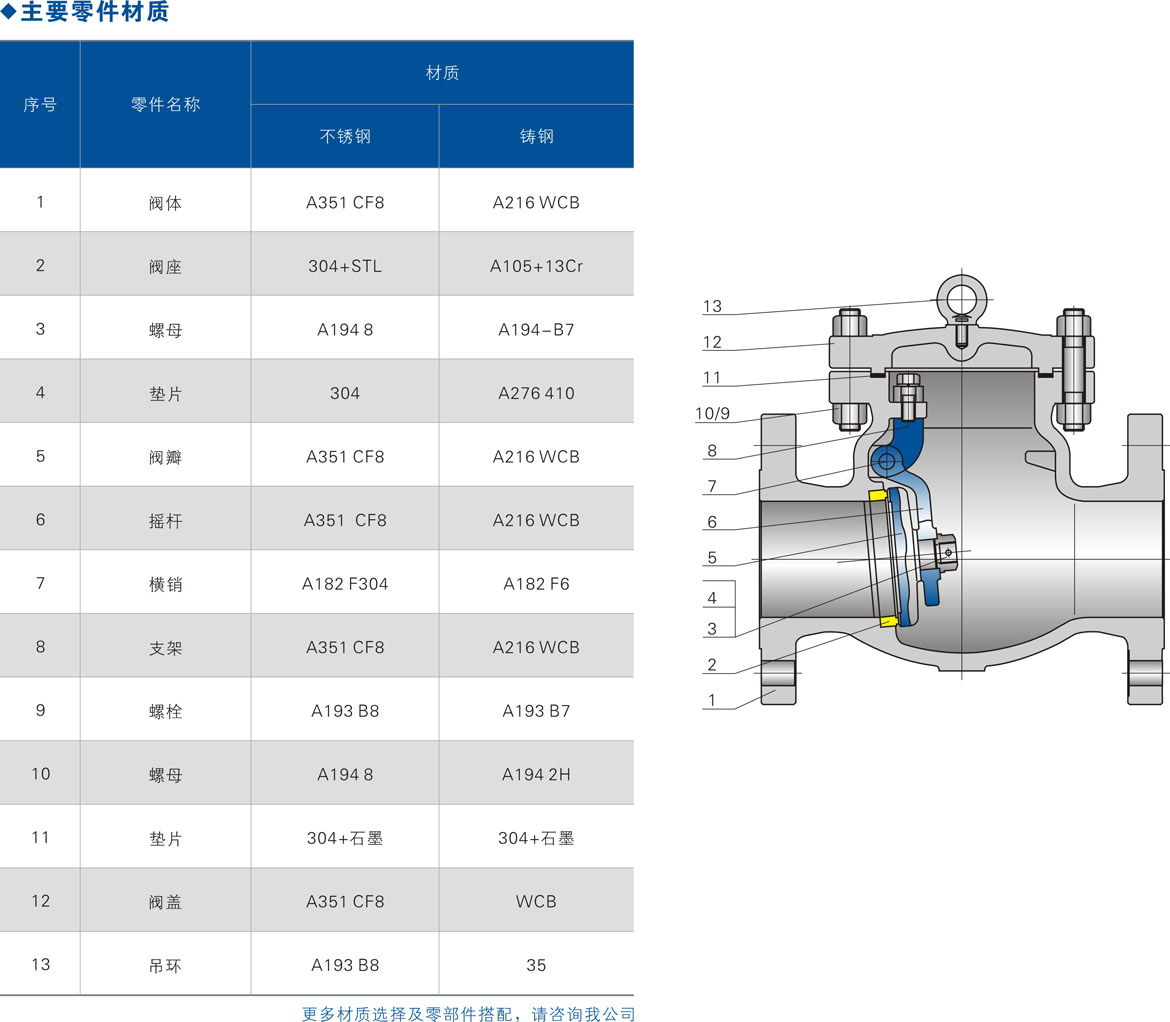

美标旋启式止回阀的结构特点
①阀体和阀盖连接形式：Class150~ Class600采用栓接阀盖;Class900~Class2500采用自压密封式阀盖。
②启闭件（阀瓣）设计：阀瓣设计为旋启式，具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金材料或镶嵌非金属材料。
③阀盖中道垫片常规形式：Class150止回阀采用不锈钢石墨复合垫片;C|ass300止回阀采用不锈钢石墨缠绕垫片; Class600止回阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;Class900~Class2500止回阀采用自压密封金属环。
④操作形式：止回阀根据介质流动情况自动开启或关闭。
⑤摇杆设计：摇杆具有足够的强度,关闭时有足够的自由度以利于阀瓣关闭，并设有限位装置，防止打开位置过高而无法关闭。

⑥吊环设计：大口径的止回阀设计有吊环和支撑架,方便起吊。
